 Bloc QTY6-15 automatique faisant la machine, bloc QTY9-18 automatique faisant la machine

Ascenseur et lowerator

Ascenseur et lowerator
Le moteur de levage de la case utilise le moteur avec des moteurs de cône-forme, la chaîne de levage using les chaînes 16A qui peuvent porter le poids jusqu'à 6T. La plaque de machine est soudée en employant la soudure à parois épaisses spéciale de rectangleméthode d'ing, qui fait la machine plaquer plus stable.

Palette de faisceau de bain envoyant le dispositif

Palette envoyant le dispositif
Le haut et le glisseur inférieur sont faits de plaques épaisses. La chemise de fléau et le glisseur est branchée par la vis, qui le fait est commode pour changer le coussinet de cuivre.

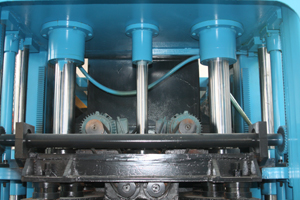

Trois cylindres sur le moulage supérieur

Trois cylindres sur le moulage supérieur









Il y a des cylindres d'arbre sur le moulage supérieur. Le moyen assure expédier de levage et les autres deux des deux côtés assure la pression du moulage supérieur.

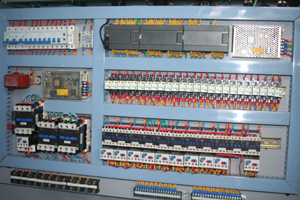

Dispositifs de commande automatique

Dispositifs de commande automatique









L'AP et l'écran tactile sont des produits de Siemens, Allemagne. Un contrôle de module de contrôle électronique le bloc faisant la machine et la case, qui la facilite ainsi actionnent et exécutent le diagnostic de panne.

Décharger la bouche/gerbeur

gerbeur













Le gerbeur réglant la plaque fonctionnante porte beaucoup plus d'exactitude et de swiftness. La bouche déchargeante est employée pour disposer les matières premières restantes, qui font le véhicule de saut plaquer propre et rangé et évitent les dommages faciles de la tige de piston de cylindre de pétrole du véhicule de saut.

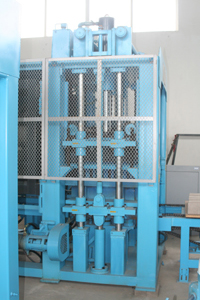

Côté de machine

Côté de machine


















le mécanisme de Manivelle-tige est utilisé  . Il transmet le mouvement circulaire de la manivelle dans le mouvement d'échange droit de la renommée mobile, ceci assure les palettes déménageant sans à-coup et les produits de transmission stablement

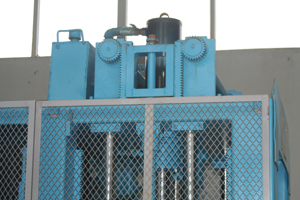

Système synchrone de Demoulding

Système synchrone de Demoulding







Le système demoulding synchrone qui est piloté par des vitesses et des chaînes rend le travail demoulding du cylindre deux synchrones et les moulages déménager stablement

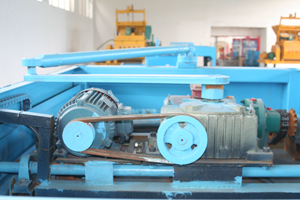

Mouvement de case

Mouvement de case









Quant aux pièces de mouvement de la case, nous employons la tige d'oscillation. Ceci transmet le mouvement circulaire de la cheminée d'oscillation dans le mouvement d'échange droit du bâti mobile. Les palettes uniformément accéléreront et déménageront sans à-coup, qui le facilite beaucoup pour utiliser.

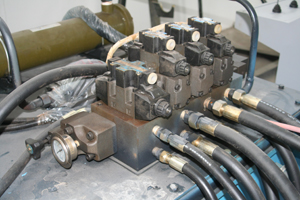

Station hydraulique

Éléments hydrauliques Les éléments hydrauliques emploie Youshun, Taiwan, qui assure la bonne performance de la machine.

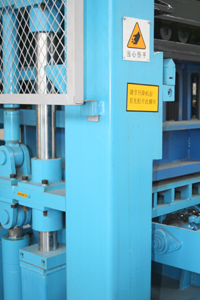

bâti de bâti en acier

bâti de bâti en acier
Le bâti de machine est soudé en employant la méthode à parois épaisses spéciale de soudure de rectangle.  L'arbre et les vitesses de boîte de vitesses et fait de l'acier allié qui les rend beaucoup plus intenses et plus durables.

Saut de remplissage suspendu Obit

Saut de remplissage suspendu Obit
L'orbite de remplissage de saut est suspendue sur le bâti auxiliaire de machine. Le saut de remplissage est équipé de huit t roues d'effilochage. Parmi elles, les quatre rouleaux de triangle au-dessus du saut sont utilisés pour éviter le saut de l'oscillation, et les encore quatre rouleaux plats ci-dessous sont utilisés pour éviter le saut de sauter au cours de la vibration et pour éviter également les matières premières de la fuite.

Bloc QTY4-15 hydraulique faisant la machine

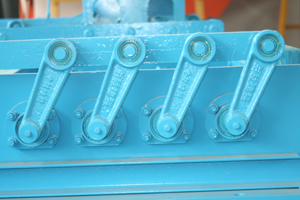

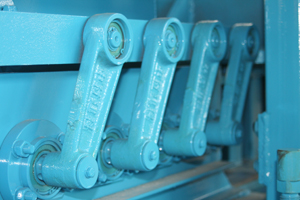

Connexion Rod de saut

Connexion Rod de saut
L'acier de moulage de totalité, biens, belle apparence

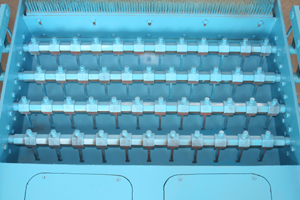

Établissement de rupteur de voûte

Établissement de rupteur de voûte
①. En chargeant des matériaux, la fourche de coup-de-pied secoue rapidement et à plusieurs reprises par une cornière spéciale pour remplir de matériaux.  ②. La fourche de coup-de-pied est faite par casted complet par l'acier de moulage durable, il peut être substituée.

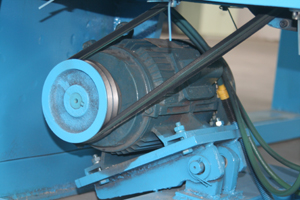

Moteur du vibrateur

Moteur du vibrateur
Le moteur supportable à hautes températures est utilisé. Il peut fonctionner continuellement sans problèmes sous 130°C, et la température maximale est 180°C.

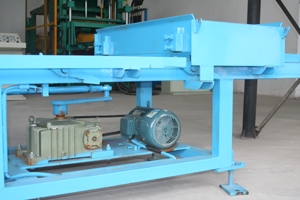

Palette de faisceau d'oscillation envoyant le dispositif

Palette de faisceau d'oscillation envoyant le dispositif
①. Quatre éliminer mobiles de fléaux, synchrones et réguliers.
② Vers le bas le glisseur et le guide que le poste est branché par la couverture fixe parforme, il est commode pour démonter.
②. Le dispositif de position de Stoper de vis a été placé dans le cas de moulage. Continuer à placer l'exactitude, de meilleurs produits, bonne régularité.

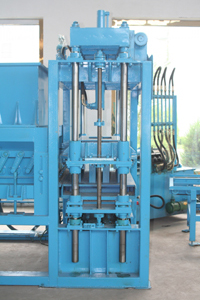

Côté de la machine de moulage

Côté de la machine de moulage
le mécanisme de Manivelle-tige est utilisé. Il transmet le mouvement circulaire de la manivelle dans le mouvement d'échange droit du bâti mobile, assure ainsi les palettes déménageant sans à-coup et les produits de transmission stablement.

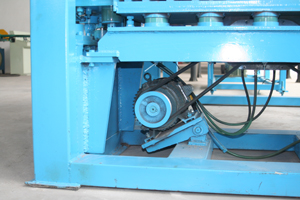

Le faisceau de support de la plate-forme de vibration

Le faisceau de support de la plate-forme de vibration
Soudé par le panneau en acier épaissi, durable

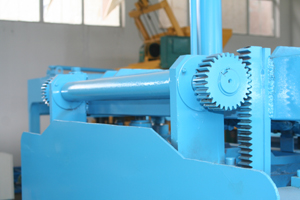

Système synchrone de Demoulding

Demoulding synchrone System1111
Le système demoulding synchrone qui est piloté par des vitesses et des chaînes fait fonctionner le cylindre deux demoulding synchroniquement et fait les moulages déménage stablement.

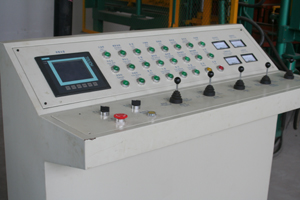

Le système de régulation

Le panneau de contrôle
L'AP et l'écran tactile sont les produits allemands de Siemens, avec le panneau amical d'opération, et le système de diagnostic automatique avancé de panne.

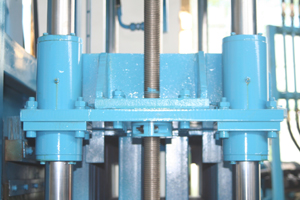

Guide de rallongement de chemise

Guide de rallongement de chemise
Ajouter le guide de rallongement de la chemise deux fait steading fonctionnant de tête de pression et synchroniquement, prolonger la vie d'usage.

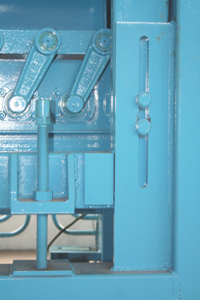

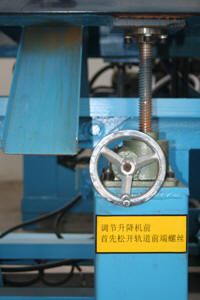

Véhicule de saut réglant le mécanisme

Véhicule de saut réglant le mécanisme
Tourner la vis pour régler la hauteur de plaque fonctionnante. Positionnement commode et précis et fiable
Machine hydraulique de bloc de QTY4-20A

Dispositif synchrone de Demolding

S Dispositif synchrone de Demolding POUR 4-20A le faisceau d'aile branchent les deux cylindres éliminants, les font doucement et synchrone. La tête de pression et le cas de moulage ont le dispositif de taquet de vis, positionnement précis, régularité élevée.
